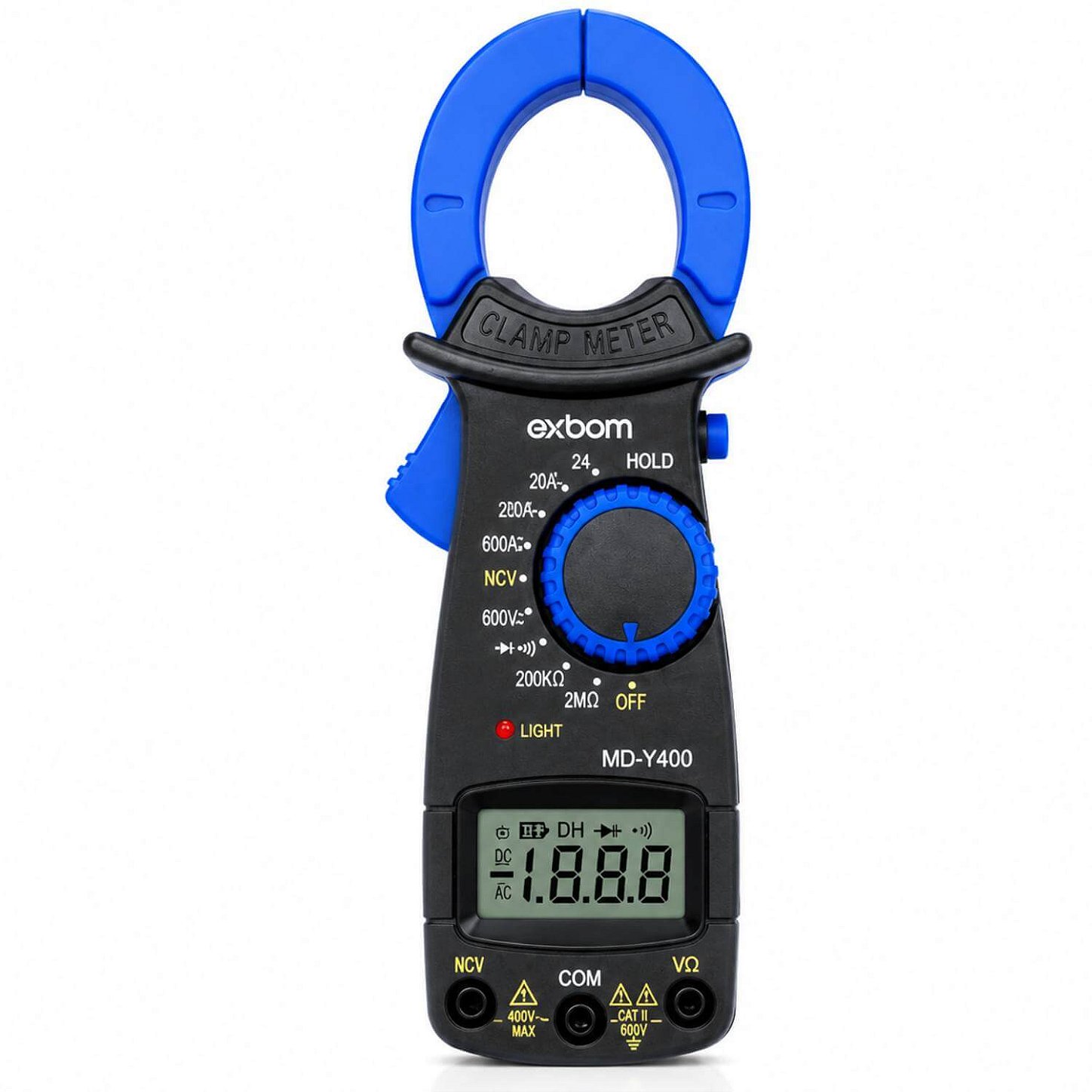

O Alicate Amperímetro Digital MD-Y400 é um instrumento portátil desenvolvido para medições elétricas em serviços de instalação, manutenção e diagnóstico.

Seu formato com braçadeira de medição permite verificar corrente alternada sem a necessidade de desencapar o condutor, proporcionando maior praticidade durante diferentes trabalhos elétricos.

O equipamento realiza medições de tensão AC e DC, corrente AC e resistência, além de contar com teste de diodo, continuidade com sinal sonoro e detecção de fio energizado. Possui ainda função de congelamento da leitura, seleção manual de faixa e desligamento automático.

O visor LCD de 3 dígitos facilita a visualização dos resultados, enquanto a indicação de bateria fraca auxilia no acompanhamento das condições de alimentação do aparelho.

Alimentado por 2 pilhas AAA, já inclusas, acompanha também cabos de teste e manual do usuário, formando um conjunto prático para eletricistas, técnicos e trabalhos de manutenção compatíveis com suas especificações.

Características

• Alicate amperímetro digital portátil.
• Modelo MD-Y400.
• Visor LCD de 3 dígitos.
• Medição de corrente alternada (AC).
• Medição de tensão AC e DC.
• Medição de resistência.
• Teste de diodo.
• Teste de continuidade com sinal sonoro.
• Teste de fio energizado.
• Indicação de fase.
• Função de congelamento da leitura.
• Seleção manual de faixa.
• Desligamento automático.
• Indicação de bateria fraca.
• Velocidade de amostragem de 2 vezes por segundo.
• Braçadeira para medição sem desencapar o condutor.
• Alimentação por 2 pilhas AAA.
• Categoria de segurança informada: CAT II.
• Possui proteção por fusível.

Especificações Técnicas

• Produto: Alicate Amperímetro Digital
• Modelo: MD-Y400
• Display: LCD de 3 dígitos
• Método de medição: Dupla integral A/D
• Velocidade de amostragem: 2 vezes por segundo
• Indicação de sobrefaixa: "1"
• Corrente estática: Aproximadamente 4 mA
• Alimentação: 2 pilhas AAA
• Indicação de bateria fraca: Sim
• Temperatura de operação: 0°C a 40°C, <80% RH
• Temperatura de armazenamento: -10°C a 50°C, <85% RH
• Abertura da braçadeira: 25 mm
• Diâmetro interno informado: 35 mm
• Proteção contra sobrecarga: 250V DC/AC
• Categoria de segurança informada: CAT II

Corrente AC:

• 2A – Resolução: 1 mA – Precisão: ±(2,5% + 10d)
• 20A – Resolução: 10 mA – Precisão: ±(2,5% + 10d)
• 200A – Resolução: 100 mA – Precisão: ±(2,5% + 10d)
• 600A – Resolução: 1A – Precisão: ±(2,5% + 10d)

Tensão DC:

• 20V – Resolução: 10 mV – Precisão: ±(0,8% + 3d)
• 600V – Resolução: 1V – Precisão: ±(1,0% + 3d)

Tensão AC:

• 600V – Resolução: 1V – Precisão: ±(1,2% + 5d)

Resistência:

• 2 kΩ – Resolução: 1 Ω – Precisão: ±(1,0% + 4d)
• 200 kΩ – Resolução: 100 Ω – Precisão: ±(1,0% + 4d)
• 2 MΩ – Resolução: 1 kΩ – Precisão: ±(1,0% + 4d)

Indicação de Fase:

• Frequência: 50/60Hz
• Faixa informada: AC 380V ±10%
• Indicações: OK / Reversão / Ausência
• Precisão informada: ±3%

Teste de Fio Energizado:

• Faixa: 180V a 400V
• Indicação: Luz ou LCD

Observação: para medição de corrente com a braçadeira, o condutor deve ser posicionado no centro do sensor para preservar a precisão da leitura.

Dimensões

• Abertura da braçadeira: 25 mm
• Diâmetro interno informado da braçadeira: 35 mm

As dimensões externas completas do aparelho não foram informadas.

Conteúdo da Embalagem

• 1 Alicate Amperímetro Digital MD-Y400
• 1 Conjunto de Cabos de Teste
• 1 Manual do Usuário
• 2 Pilhas AAA

Benefícios

• Facilita medições de corrente AC sem necessidade de desencapar o condutor.
• Permite medir tensão AC e DC utilizando um único equipamento.
• Auxilia na verificação de resistência, diodos e continuidade.
• Emite sinal sonoro durante o teste de continuidade.
• Permite detectar fio energizado dentro da faixa especificada.
• Facilita a leitura dos resultados através do visor LCD.
• Mantém a leitura no display através da função de congelamento.
• Economiza energia através do desligamento automático.
• Informa quando as pilhas estão com carga baixa.
• Oferece diferentes faixas de medição para trabalhos elétricos compatíveis.
• Acompanha cabos de teste e pilhas para maior praticidade.

Recomendações de Uso e Higienização

• Utilize o equipamento somente dentro das faixas elétricas e da categoria de segurança especificadas.
• Selecione corretamente a função e a faixa antes de realizar cada medição.
• Para medir corrente com a braçadeira, posicione apenas o condutor apropriado no centro do sensor.
• Nunca exceda os limites máximos especificados para o instrumento.
• Inspecione o aparelho, a braçadeira e os cabos de teste antes de cada utilização.
• Não utilize o equipamento caso apresente cabos danificados, partes expostas ou outros sinais de avaria.
• Evite tocar nas partes metálicas das pontas de prova durante medições.
• Utilize equipamentos de proteção individual adequados ao trabalho elétrico realizado.
• Para limpeza, desligue o aparelho e utilize pano macio e seco.
• Não utilize produtos abrasivos nem mergulhe o instrumento em líquidos.
• Armazene em local seco e protegido.
